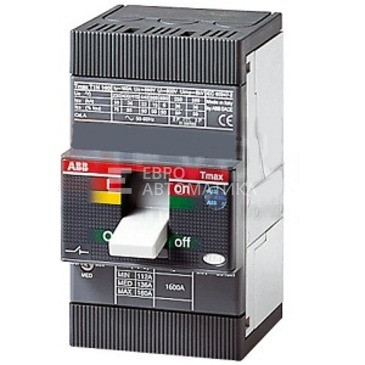

Автомат ABB T6N 1000A

Технические характеристики
Количество полюсов: 3P.
Номинальный ток расцепителя: 1000А.
Номинальный ток выключателя: 1000А.
Номинальная предельная отключающая способность при коротком замыкании: 36кА (380-415В˜).
Номинальное рабочее напряжение: 690В˜/750В=.
Номинальное напряжение изоляции: 1000В.
Номинальное допустимое импульсное напряжение: 8кВ.
Номинальная включающая способность (на короткое замыкание): 75,6кА (380-415В).
Расцепитель: PR221DS-LS/I.
Время отключения: 10мс.
Выводы: F-FC CuAl-EF-ES-R-RC.
Электрическая/механическая износостойкость при регулярном обслуживании: 7000 (630A), 5000 (800A), 4000 (1000A) / 20000 циклов.
Исполнение: Стационарный.
Размеры: 210х103,5х268мм.
Вес: 9,5кг
Автоматический выключатель серии SACE Tmax T. Может быть установлен в распределительных щитах с размещением в горизонтальном, вертикальном или лежачем положении (с креплением на монтажную плату или рейку) - без ущерба для своих номинальных характеристик. Не подвержен вибрациям, вызванным механическими или электромагнитными воздействиями. Увеличенные изолирующие расстояния обеспечивают отсутствие токов утечки и надежную изоляцию при больших перенапряжениях между входом и выходом. Конструкция обеспечивает двойную изоляцию между находящимися под напряжением силовыми частями (исключая выводы) и передней частью аппарата.
